Tu thiab kho txoj kev ntawm cov pob qij txha thoob ntiaj teb

Lub universal sib koom ua ke yog ib qho tivthaiv nruab nrab ntawm kev kis tus mob thiab cov tsav tsheb tsav, uas xav tau los xa hwj chim ntau dhau mus deb thiab ntawm cov ces kaum. Nws tsuas yog tsim ntawm sab xub ntiag

Qhov zoo tshaj ntawm nws cov xwm txheej tsis cuam tshuam tsuas yog cuam tshuam rau kev kis tau zoo, tab sis kuj tseem muaj kev cuam tshuam zoo ntawm kev hnav lossis kev puas tsuaj rau sab hauv ntawm kev kis tus mob thiab tsav qag. Thaum siv, qhov tseem ceeb uas yuav tsum muaj rau Universal kis ntaus ntawv yog muaj kev teeb tsa muaj tseeb, txhim khu kev qha kom meej, thiab tsis muaj suab dab tsi txawv txav.

(I) disassembly

1. Rhuav tshem tus tsav txuas ntawm lub tsheb

(1) Ua ntej no tshem tawm cov clams ntawm ob xaus ntawm cov plua plav npog ntawm telescopic sib koom tes, thiab tshuaj xyuas seb lub rooj sib txoos sib koom ua ke ntawm lub telescopic sib koom ua ke thiab meej. Yog tias cov cim tsis tiav lossis tsis meej, ua cov cim ntshiab.

1. Kis tau 2. Kev sib koom ua ke thoob plaws 3. Telescopic sib koom ua ke 5. Tsav tsheb qag 6. Sab nraub qaum tsav Ncej 7. Pem hauv ntej tsav tus ncej

(2) Tshem tawm cov kev sib txuas ntawm cov bolts nruab nrab ntawm lub nraub qaum tus kheej thiab cov tsav qag, thiab tshem tawm cov ncej rov qab thiab cov plua plav.

(3) Tshem tawm cov kev txhim kho bolts nruab nrab ntawm cov kev sib dhos hauv nruab nrab thiab cov kab mob txuas ntxiv thiab tshem cov kev sib txuas ntawm cov tub sab thiab cov kev txhawb nqa hauv ntej.

2. Rho tawm ntawm kev sib koom ua ke thoob ntiaj teb

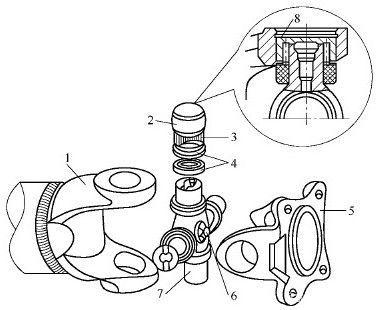

1 & 5. UNIVERSAL Sib Koom Tes Fork 2. Cov kabmob Tes Tsho 3. Roj Bearing 4. ROJ FAIS 6. BRAPE BREASE 8. SNAPING Nplhaib

(1) Xa rau daim duab thiab siv cov kab ke circlip kom tshem cov kab ncig uas muaj ntsej muag ntawm pob ntseg ntawm lub thoob ntiaj teb sib koom.

(2) nqa ib kawg ntawm cov tsav txuas thiab tawm tsam lub hauv paus ntawm cov thoob ntiaj teb sib koom tes txhaws nrog rab riam phom.

(3) Tig lub tsav txuas 180 degree thiab siv tib txoj kev los co tawm lwm cov khoom ntawm cov tsho sib tw.

(4) Tshem tawm cov ncej hla.

(II) Soj ntsuam ntawm qhov chaw tseem ceeb

1. Kev soj ntsuam ntawm kev sib koom ua ke thoob ntiaj teb

(1) Txheeb xyuas cov ntawv hla cov kab ntawv sau. Yog tias muaj hlau tev, pom tseeb kev nyuaj siab lossis rab koob rau cov menyuam muaj peev xwm nkag siab, nws yuav tsum tau hloov.

(2) Yog hais tias rab koob yob cov roj tswm, lossis rab koob cov menyuam tau tawg lossis ploj, nws yuav tsum tau hloov.

(3) Tshawb xyuas cov kev tshem tawm ntawm Universal Cateesal Cross ncej thiab cov koob cov menyuam kabmob. Thaum kuaj xyuas, clamp Tus hla hla hauv ib qho kev sib tw, nruab cov kab ke ntawm cov kab mob sab nraud ntawm lub tsho sab nraud, thiab thawb lub tsho rau sab nraud. Qhov hloov pauv ntawm kev txav ntawm lub xov tooj ntsuas taw qhia yog qhov kev tshem tawm tus nqi ntawm cov kabmob thiab tus ncej hla. Kev siv kev txwv yog 0. 250 hli. Yog hais tias nws tshaj qhov txwv, tus ntoo khaub lig ncej thiab cov rab koob yob yuav tsum tau hloov nyob rau tib lub sijhawm.

2. Kev tshuaj xyuas ntawm kev kis tus kab mob thiab nthuav kev sib koom tes

(1) Txheeb xyuas qhov nkhaus ntawm sab pem hauv ntej thiab tom qab lub suab hais qhia qhov ntsuas hluav taws xob yuam kev ntawm lub voj voog txheej ntawm lub voj voog ncej. Lub radial runout ntawm tag nrho ntev ntawm tus ncej raj yuav tsum tsis pub tshaj 1.50mm, txwv tsis pub, nws yuav tsum tau kho lossis hloov.

(2) Tshawb xyuas cov kev tshem tawm ntawm lub telescopic sib koom tes txau thiab lub tes tsho telescopic. Clamp Lub Tsho Telescopic Lub Tes Tsho ntawm ib qho Vise, ntxig rau cov tes txi rau hauv lub cim telescopic raws li lub rooj sib txoos, thiab qhia ib feem ntawm kev sib dhos sab nraud. Tig lub nqaj qaum thiab siv tus xov tooj dark los ntsuas qhov kev hloov pauv ntawm kev nyeem ntawv ntawm sab ntoo. Qhov siab tshaj plaws siv kev txwv ntawm qhov kev tshem tawm yog 0. 4 {{mm. Yog hais tias qhov kev tshem tawm ntau tshaj qhov muaj nqis uas tau teev tseg, lossis kev hnav khaub lig hniav dav tshaj 0.20mm, nws yuav tsum tau hloov nrog ib qho tshiab.

3. Kev soj ntsuam ntawm Intermediate Support Bearings thiab nkhaus

(1) Txheeb xyuas cov kabmob pab txhawb nruab nrab. Yog hais tias ablation lossis hlau tev yog pom ntawm cov kabmob chais thiab radewsays, nws yuav tsum tau hloov. Tso cov kabmob ntawm koj txhais tes thiab tig nws tus idly kom pom tias cov kabmob rotates yooj yim thiab hloov tau. Txheeb xyuas cov radial tshem tawm ntawm cov kabmob. Tso cov kabmob ntawm ib lub tiaj tiaj thiab ua rau cov kev sojntsuam ntawm lub xov tooj ntawm kev sib tw tiv thaiv cov kabmob sab nraud ntawm cov kabmob. Tom qab ntawd nias lub hauv kev sib tw sab hauv ntawm cov kabmob nrog ib txhais tes thiab thawb txoj kev sib tw sab nraud ntawm cov kabmob sib kis. Tus nqi viav vias ntawm tus xov tooj Dialator yog qhov kev tshem tawm radial tshem ntawm cov kabmob. Txheeb xyuas cov tshuaj tiv thaiv axial ntawm cov kabmob. Tso cov kev sib tw sab nraud ntawm cov kabmob ntawm ob lub pads thiab ncua kev sib tw sab hauv ntawm cov kabmob. Tom qab ntawd muab ib lub tiaj tus hlau tiaj ntawm cov kev sib tw sab hauv ntawm cov kabmob. Tom qab ntawd muab cov tshuaj ntsuam ntawm qhov ntsuas tsis ncaj tiv thaiv nruab nrab ntawm cov hlau tiaj tus thiab thawb cov kev sib tw hauv kev sib tw thiab nqis. Tus nqi qhia nyob rau hauv lub xov tooj hu tau yog lub cathial clearance ntawm cov kabmob. Txheeb xyuas cov hnav ntawm sab hauv ntawm cov kabmob ntawm cov kabmob. Cov ris tsho yuav tsum tsis pub tshaj 0. 05mm. Yog tias ib qho ntawm cov kev tshuaj xyuas saum toj no tshaj tus qauv, nws yuav tsum tau hloov nrog lub tshiab.

(2) Tshawb xyuas cov kev pab txhawb kev txhawb nqa hauv nruab nrab thiab ntsuas nws nrog lub xov tooj Dial. Qhov kev hnav siab tshaj plaws yuav tsum tsis pub tshaj 0. 015 hli. Txwv tsis pub, nws yuav tsum tau kho lossis hloov.

(3) Xyuas seb cov roj nraub qaum thiab nram qab cov khaub ncaws hnav, cov nkhaus tau tawg, thiab cov roj hmab roj hmab yog corroded lossis hnub nyoog. Hloov lossis kho lawv raws li qhov tsim nyog.

(III) sib dhos ntawm kev sib koom ua ke thoob ntiaj teb thiab theem nrab

1. Sib dhos ntawm kev sib koom ua ke thoob ntiaj teb

(1) Ua ntej reassembly, ntxuav txhua cov hlau seem thiab siv cov txheej txheej ntawm lubrice ntawm cov ntawv xov xwm.

(2) Nrog rau lub txiv kab ntxwv uas muaj roj rau ntawm lub tes tsho thiab lub txiv ntoo nyob rau hauv lub pob ntseg hla mus rau hauv pob ntseg qhov ntawm Universal koom nrog kev sib koom ua ke rawg.

(3) qhov chaw tso cov ris tsho rau hauv cov kabmob duav, txhim kho cov roj foob, thiab tom qab ntawd mam li nruab nws rau ntawm cov ncej phau ntawv Asmeskas. Siv tus pas nrig tooj liab thiab rab rauj kom coj mus rhaub lub ntsej muag kawg ntawm lub tsho lub ntsej muag ua kom lub ntsej muag cov ris tsho nkag mus rau hauv lub ntsej muag thiab nruab tus ntiv nplhaib khaws cia hauv qhov chaw.

2. Sib dhos ntawm kev txhawb nqa hauv nruab nrab

(1) Txhim rau cov kabmob mus rau hauv cov kabmob sib tw, nias cov roj ntsaws rau ntawm ob sab, thiab nruab cov roj hmab gasket.

(2) Muab ib sab ntawm kev txhawb nqa hauv nruab nrab tsis muaj qhov roj Dlhos cov Flange Bolt Qhov ntawm ib sab nrog Flange Diav Raj Taws Kub ntsia rau sab tod, thiab muab tso rau ntawm nruab nrab ntawm cov txheej txheem sib txuas.

(3) Tso lub ntsej muag ntawm lub ntsej muag kawg kawg thiab coj mus rhaub nws maj mam nrog rab rauj kom txhawb kev txhawb nqa hauv nruab nrab thiab flange hauv qhov chaw.

(4) Muab tso rau ntawm lub tshuab ntxhua khaub ncaws, zawm cov txiv ntoo, thiab nruab Cotter PIN. Lub tighenting torque ntawm cov txiv ntoo yuav tsum tsis pub tsawg tshaj 200Nk ·.

(IV) reassembly thiab lubrication

(1) Thaum lub sijhawm reassembly, mus rau hauv kev rov qab los ntawm kev cais tawm. Ua ntej nruab lub universal koom nrog rawg ntawm lub zog tsav tsheb mus rau qhov kis tau los, thiab tom qab ntawd txhim kho cov kev txhawb nqa theem nrab rau lub thav duab kab xev.

(2) nruab cov plua plav npog thiab clamp rau ntawm lub nraub qaum, txhawb nqa lub rooj sib tham telescopic, thiab txuas rau kev sib koom ua ke rau lub thoob plaws thoob ntiaj teb rau tus tsav qag.

(3) Txheeb xyuas qhov tseeb ntawm lub installation. Los ntawm qhov hloov mus rau tus tsav qag, cov khib nyiab nquag thiab cov roj txuas ntawm lub dav hlau uas muaj roj ntawm lub ntsej muag zoo ib yam li cov roj txuas rau sab xub ntiag, Txwv tsis pub nws yuav tsum rov qab rov qab.

(4) Txhaj Tshuaj No. 2 muaj cov roj lithium roj av lossis molybdenum disulfide lithium roj dhau los ntawm grease nozzle.
